Modulární ochranné konstrukce

Prefabrikované ocelové konstrukce pro ochranu osob, techniky a infrastruktury — rychle postavené, dlouhodobě spolehlivé.

Klíčové vlastnosti

Prefabrikované ocelové kryty, sklady a technické objekty

Rychlá výstavba s minimálními nároky na techniku

Ochrana osob, technologií, materiálu i infrastruktury

Modulární řešení s možností rozšiřování a přizpůsobení účelu

Možnost částečného nebo úplného zasypání pro zvýšení ochrany

Dlouhá životnost a nízké provozní náklady

Ověřeno v krizových a náročných provozních podmínkách

Prověřená technologie

Ocel, kterou používají armády NATO

Vlnité ocelové konstrukce jsou osvědčenou technologií s více než stoletou historií — od krytů první světové války po 2,1 milionu protileteckých krytů, které chránily britské civilisty za druhé světové války. Dnes stejný princip chrání armády členských států NATO: podzemní sklady a kryty, velitelská stanoviště, polní nemocnice, letecké hangáry, muniční sklady i bunkry nejvyšší státní úrovně.

Výrobce konstrukcí z našeho portfolia je oficiálním dodavatelem armád zemí NATO a vyrábí podle standardu ISO 9001. Konstrukce slouží více než čtyři roky v aktivním nasazení na Ukrajině.

Stacionární, ale rychle postavené

Na rozdíl od kontejnerových řešení se ochranné konstrukce nepřeváží hotové — jde o stavby budované na místě. Díly se dovezou na běžném nákladním vozidle a smontují během několika dnů: žádný prvek neváží víc než 76 kg, takže se obejdete i bez jeřábu a těžké techniky.

Použití

Co lze z konstrukcí postavit

Prefabrikované vlnité ocelové konstrukce pokrývají celé spektrum ochranné infrastruktury. Jednotlivé objekty lze propojovat galeriemi do rozsáhlých podzemních komplexů.

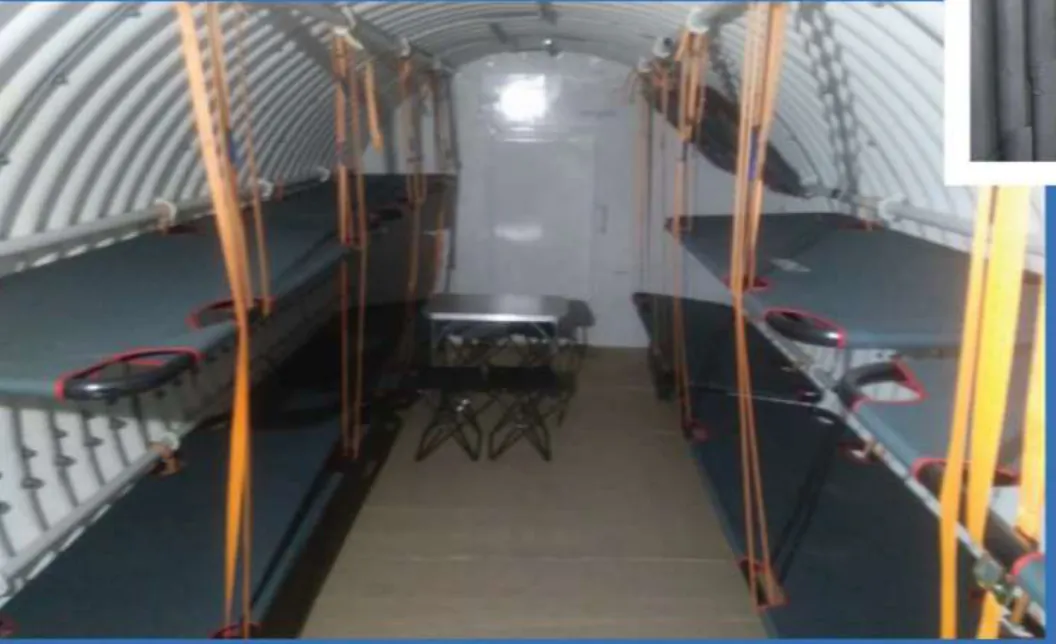

Kryty osob

Úkryty pro jednotky i civilní obyvatelstvo — od malých krytů družstva po kryty pro 100 osob.

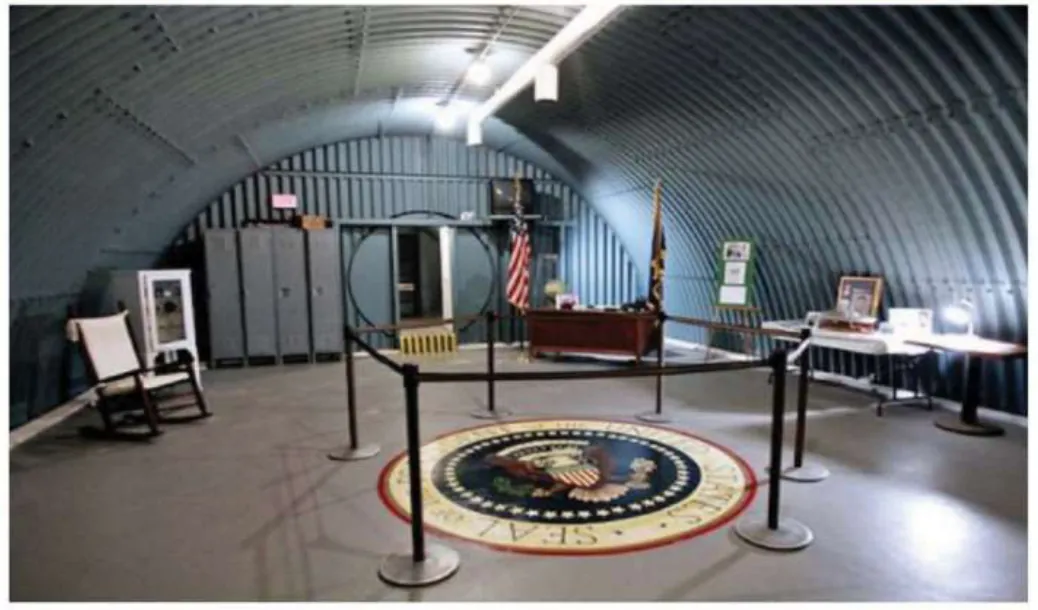

Velitelská stanoviště

Chráněná pracoviště velení a spojení; stejným způsobem je řešen i bunkr prezidenta USA.

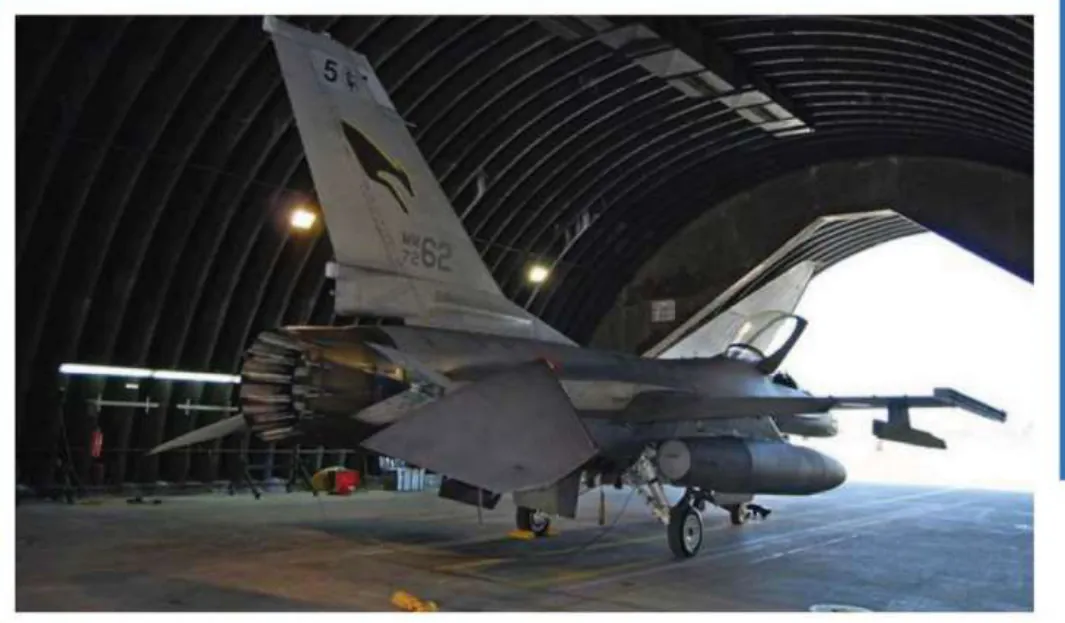

Letecké hangáry

Zodolněné úkryty letadel, vrtulníků a bezpilotních prostředků včetně maskování terénem.

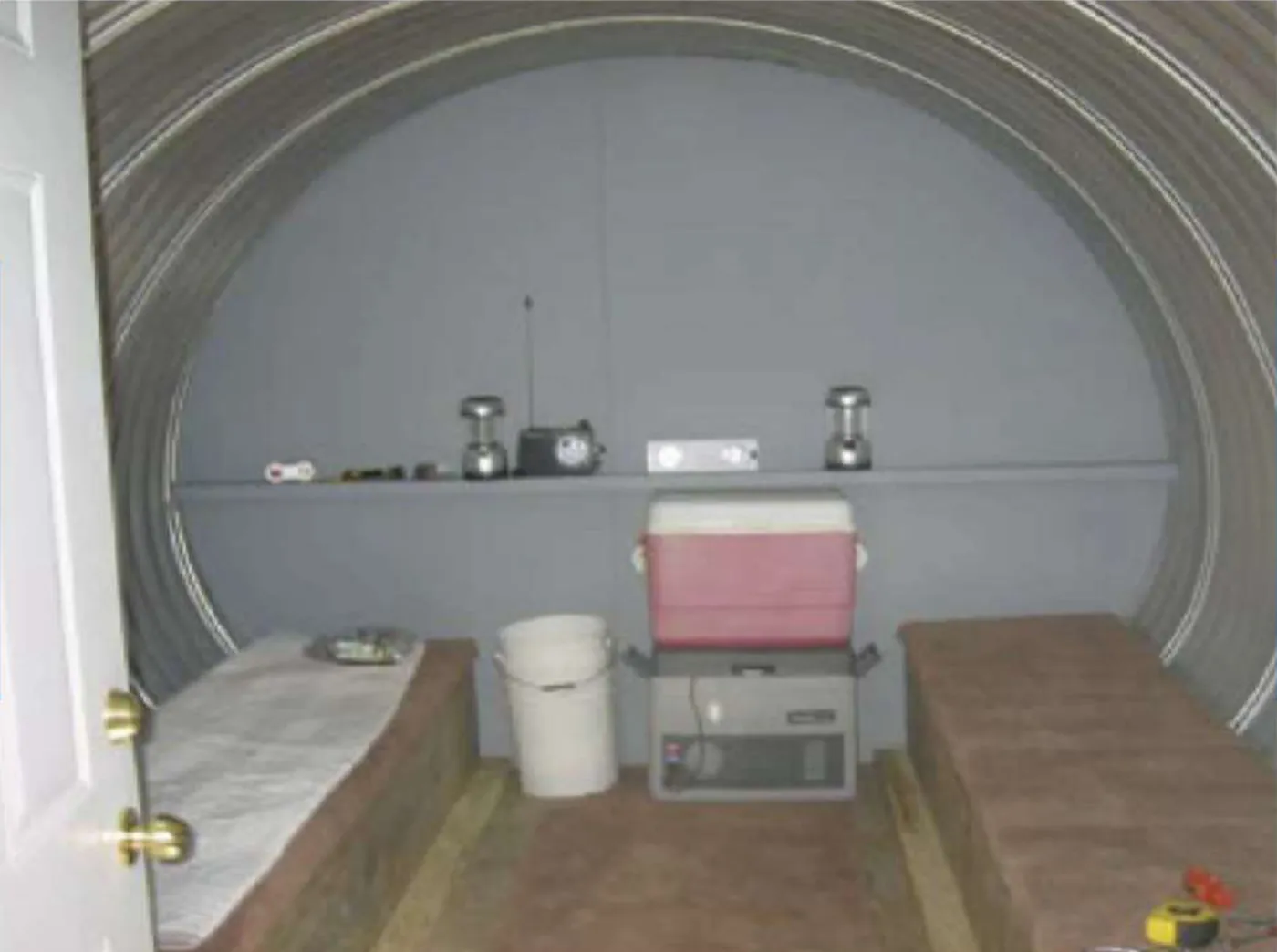

Zdravotnická stanoviště

Chráněné polní ošetřovny a stabilizační body v dosahu bojové činnosti.

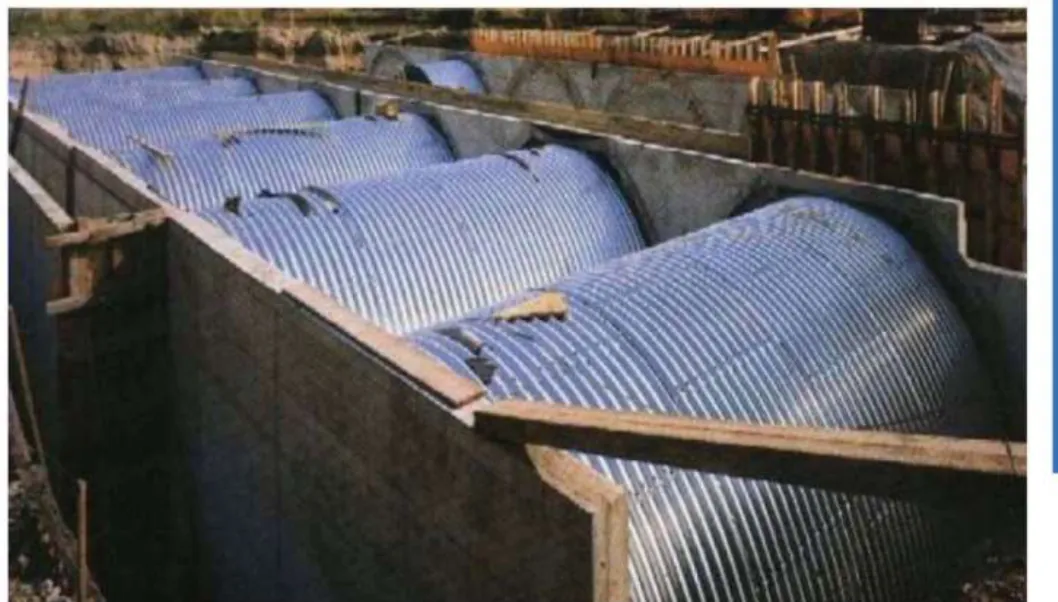

Sklady munice a techniky

Oblouková konstrukce se zásypem brání šíření výbuchu; při detonaci nevznikají sekundární střepiny.

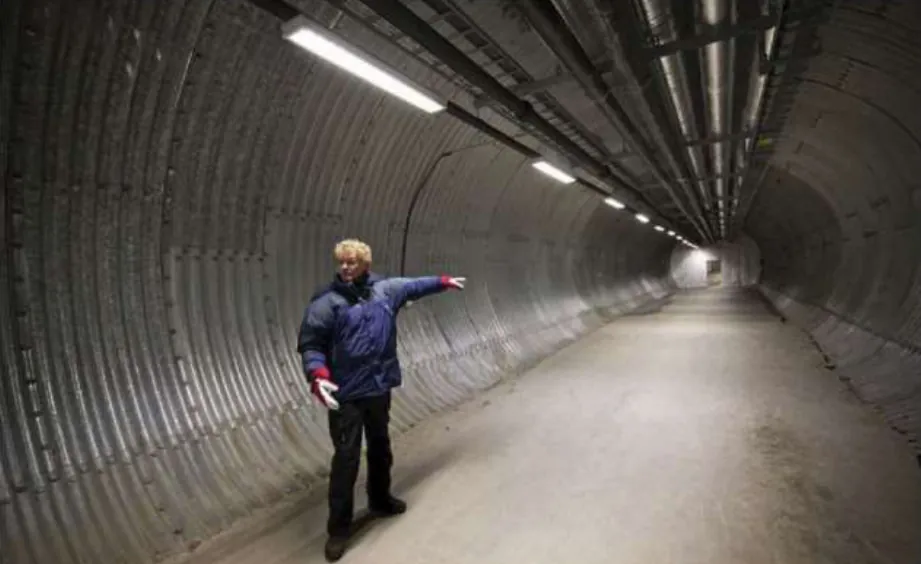

Spojovací galerie

Chráněné podzemní koridory propojující jednotlivé objekty do jednoho celku.

Ocelové kryty

Modulární kryt — parametry a vybavení

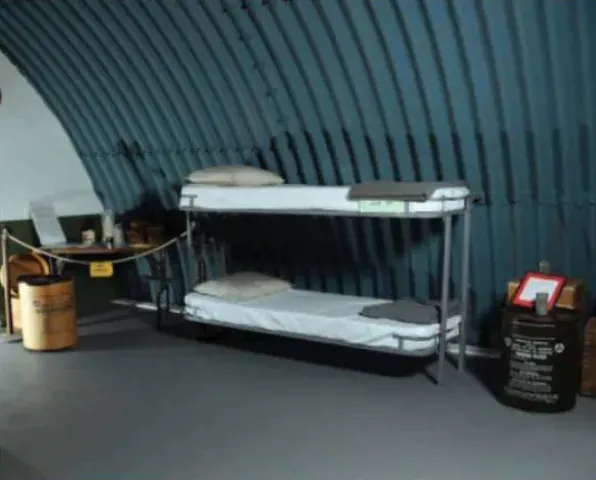

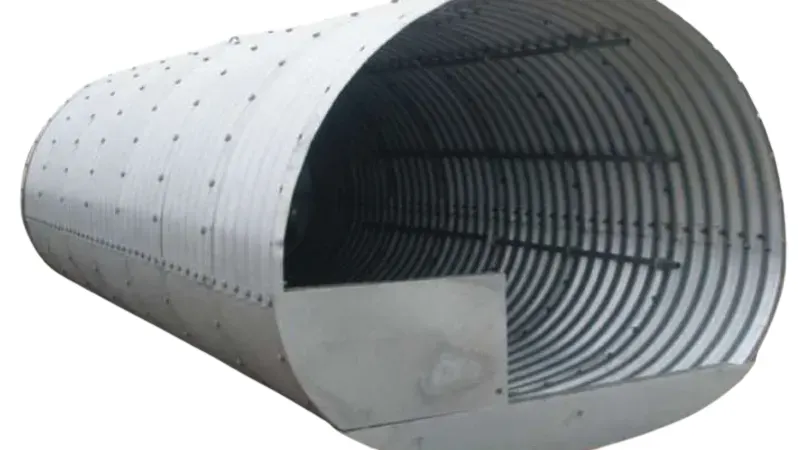

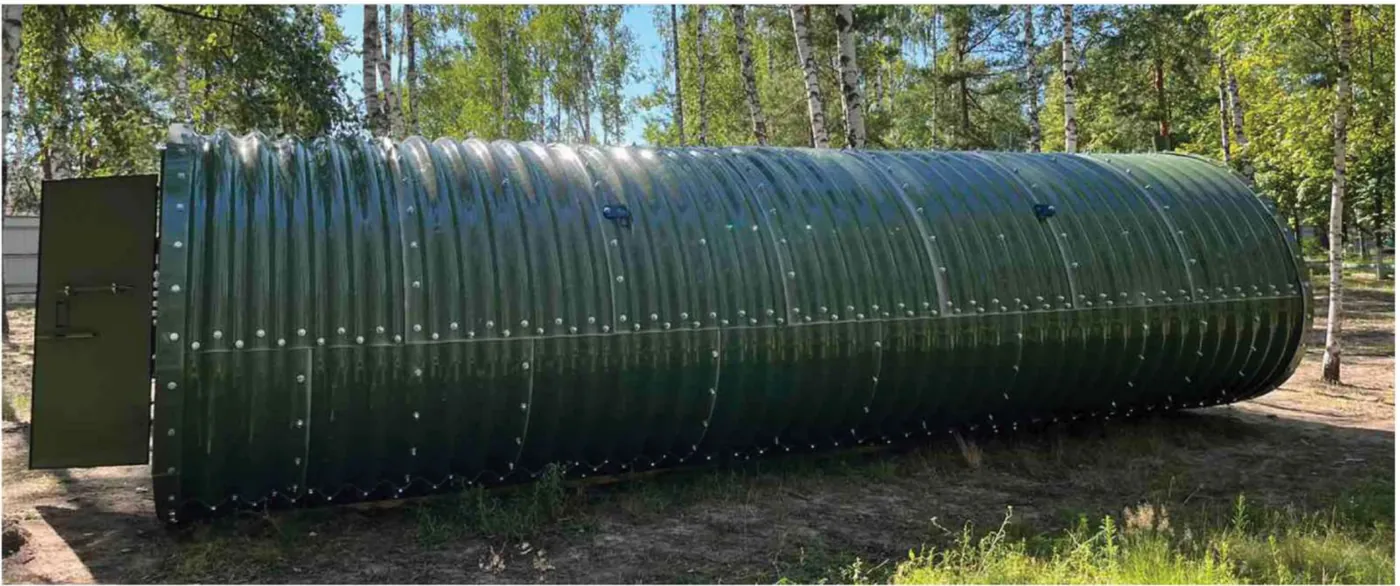

Základem nabídky je prefabrikovaný modulární kryt z vlnité oceli: znovupoužitelná fortifikační stavba s vnitřním členěním na vstupní komoru, obytnou a technickou zónu. Interiér zajišťuje bezpečný a překvapivě komfortní pobyt osádky.

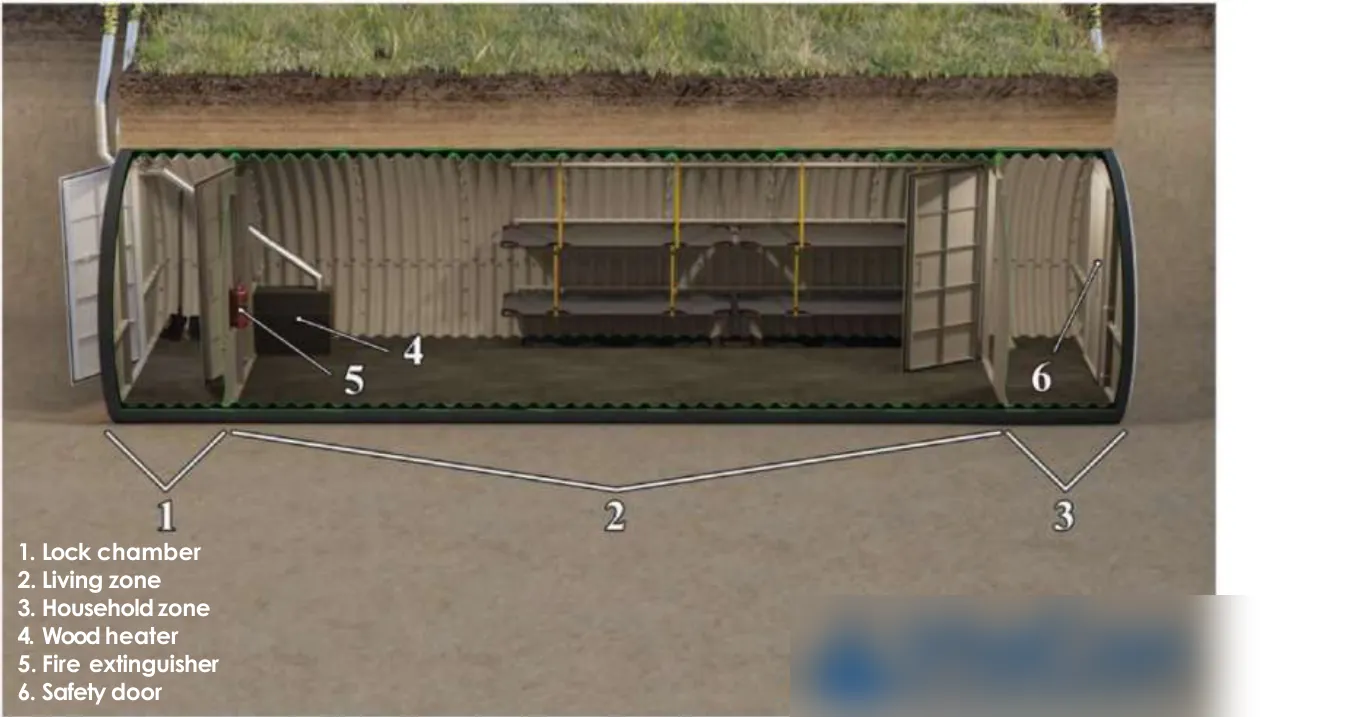

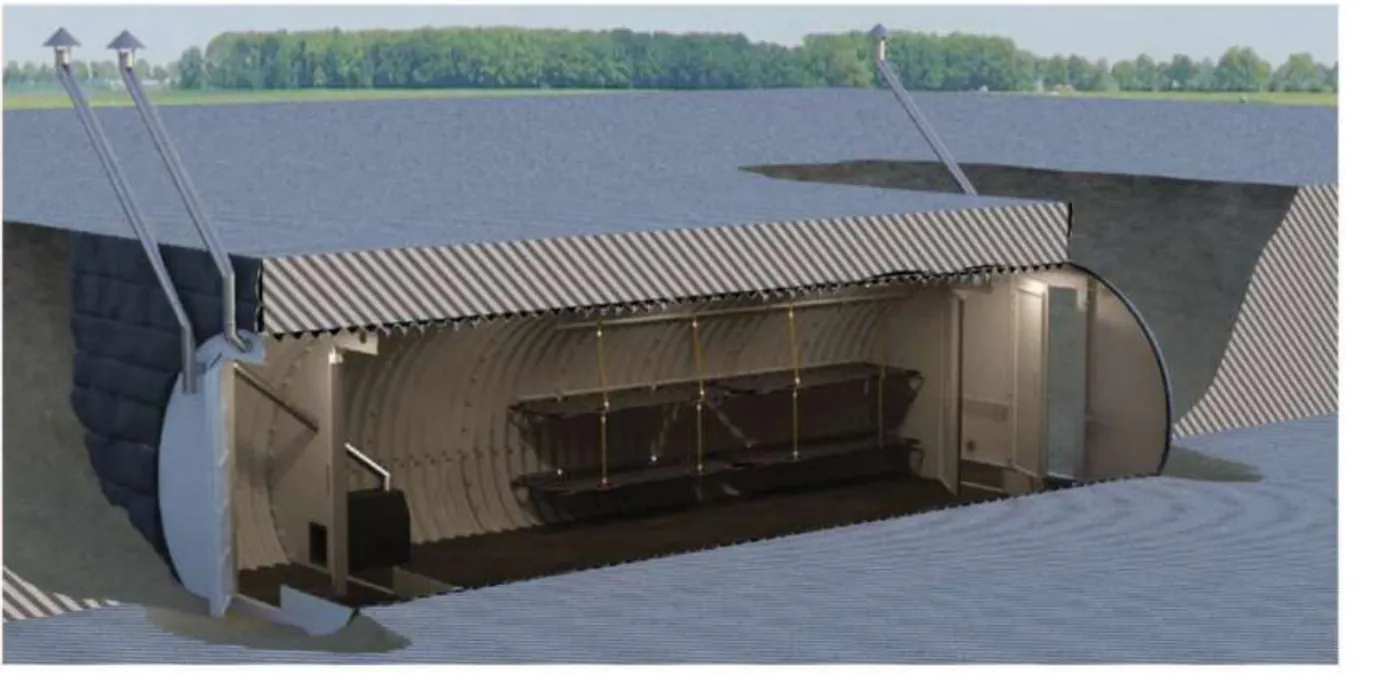

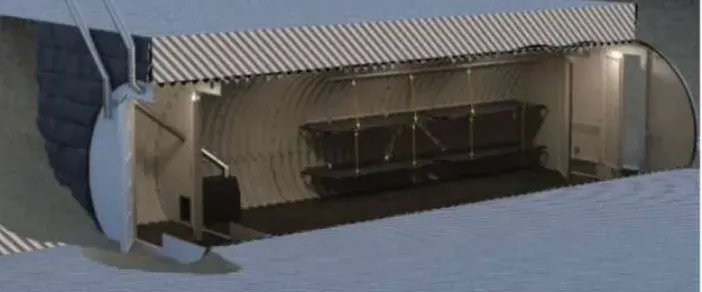

Řez krytem — vstupní komora, obytná a technická zóna

Varianta	Délka	Šířka	Výška	Hmotnost
Kryt bez vstupní komory	6,39–7,28 m	2,74–2,77 m	2,24–2,28 m	2,5–2,75 t
Kryt se vstupními komorami	8,19–8,48 m	2,74–2,77 m	2,24–2,28 m	3,6–3,72 t
Kryt pro 50 osob	15,52 m	4,28 m	2,88 m	11,11 t

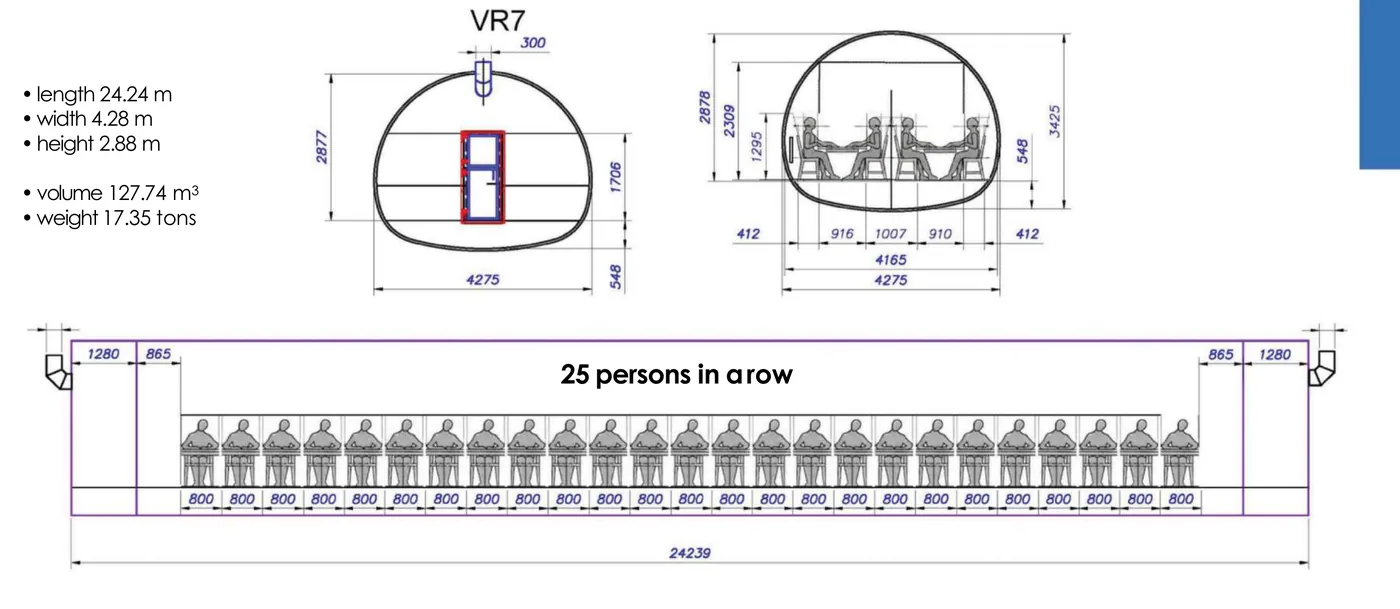

Kryt pro 100 osob	24,24 m	4,28 m	2,88 m	17,35 t

Po odborném zasypání odolá zásahu minometných min 82 a 120 mm i dělostřeleckých granátů 122 a 152 mm

Nezávislá ventilace s možností filtroventilační jednotky — ochrana i při jaderném úderu

Hlavní vstup + nouzový únikový východ; vstupní komory jako protitlakové zádveří

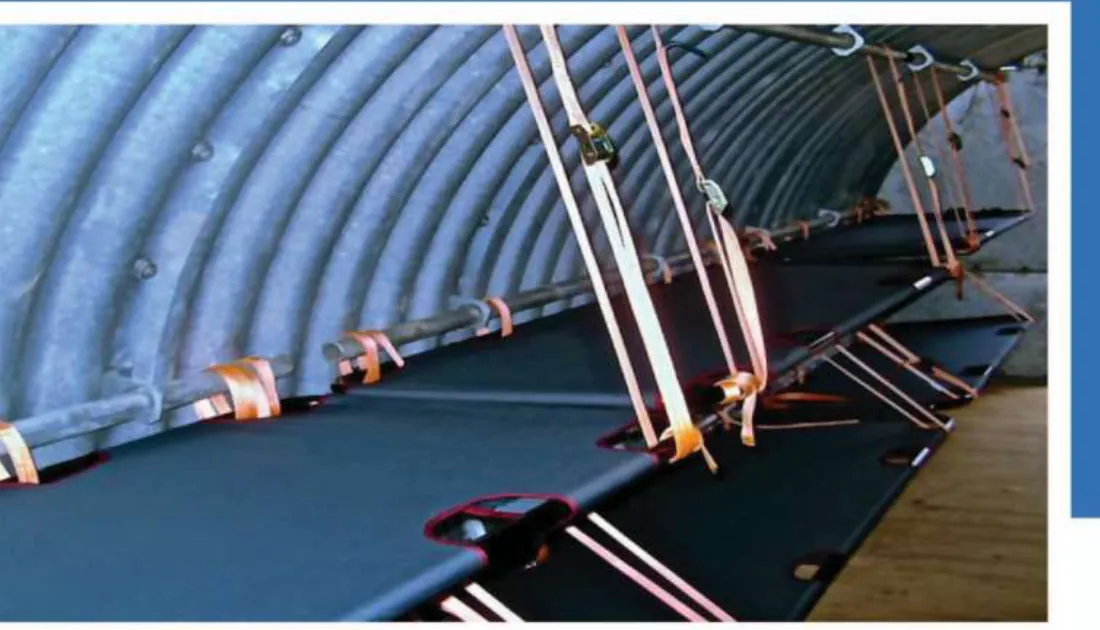

Podlahové dílce poslouží při evakuaci jako žebříky, závěsná lůžka jako nosítka

Topení (kamna), hydroizolace a nouzové osvětlení s výdrží až 30 hodin

Žádný díl netěžší než 76 kg — kompletní montáž ručně, bez zvedací techniky

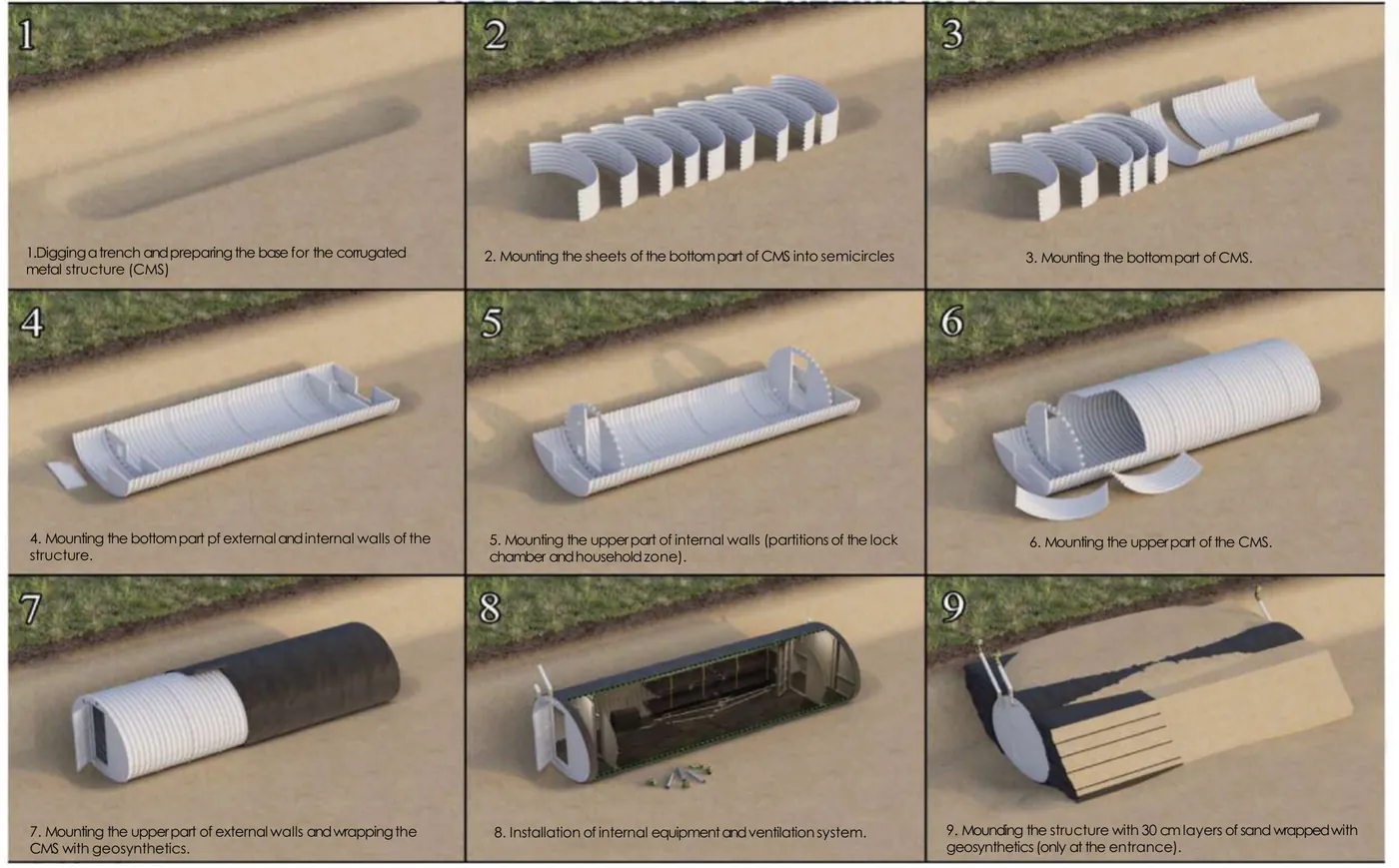

Výstavba

Od dílů ke krytu během několika dnů

Celá stavba je navržena pro montáž v polních podmínkách vlastními silami jednotky — bez speciální kvalifikace a bez těžké techniky. Jedno nákladní vozidlo uveze najednou několik kompletních sad krytů.

Výkop a příprava základu

Vyhloubení rýhy a urovnání podloží — jediný krok, kde se hodí technika.

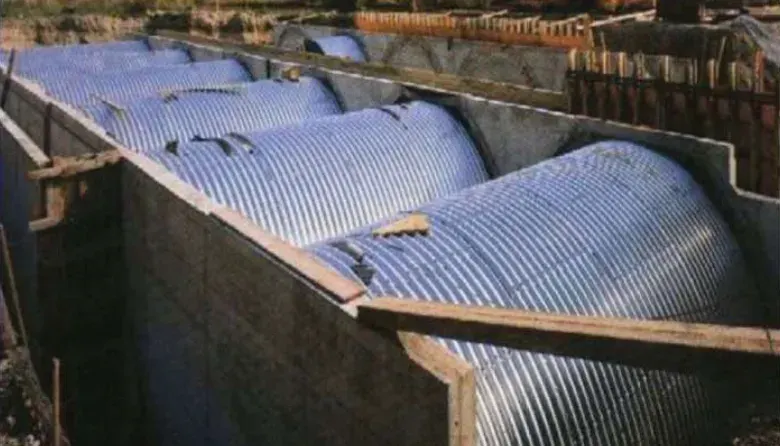

Smontování spodních oblouků

Jednotlivé plechy se sešroubují do půlkruhů a osadí do výkopu.

Vnitřní stěny a příčky

Montáž přepážek vstupní komory a technické zóny.

Horní oblouky a obálka

Uzavření konstrukce a obalení geotextilií proti vlhkosti.

Vybavení a ventilace

Instalace lůžek, podlah, topení, osvětlení a vzduchotechniky.

Zásyp po vrstvách

Hutněný zásyp po 30 cm vrstvách dodá konstrukci plnou balistickou odolnost.

Odolnost

Počítáno a testováno proti řízeným střelám

Zodolněná varianta — oblouková ocelová konstrukce s betonovou ochrannou vrstvou a zásypem — prošla rozsáhlým numerickým modelováním a zkouškami, kalibrovanými na skutečné parametry ruských řízených střel typu Kalibr.

385–640 kgTNT ekvivalentu v bezprostřední blízkosti — bez průrazu konstrukce

560 m/srychlost kinetického dopadu střely — vnitřní vrstva bez poškození

82–152 mmminy a granáty, kterým odolá standardní zasypaný kryt

4+ rokyaktivního nasazení krytů u ukrajinských jednotek

Gabiony

Skládací fortifikační gabiony

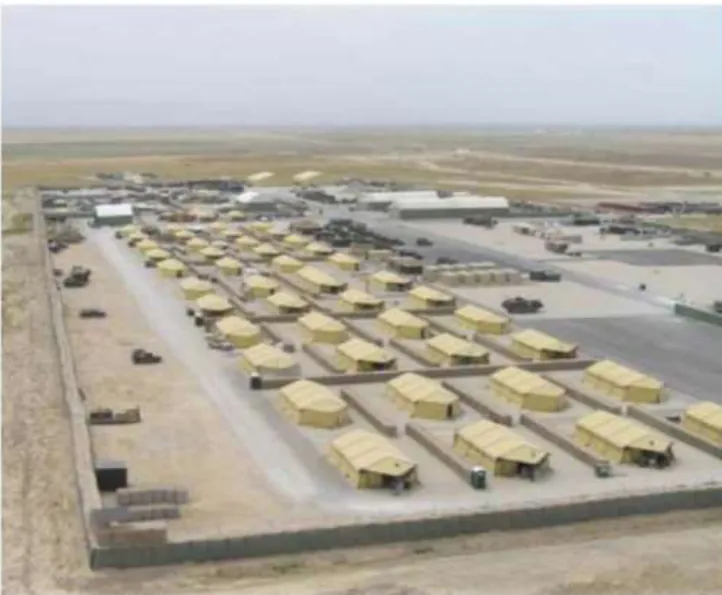

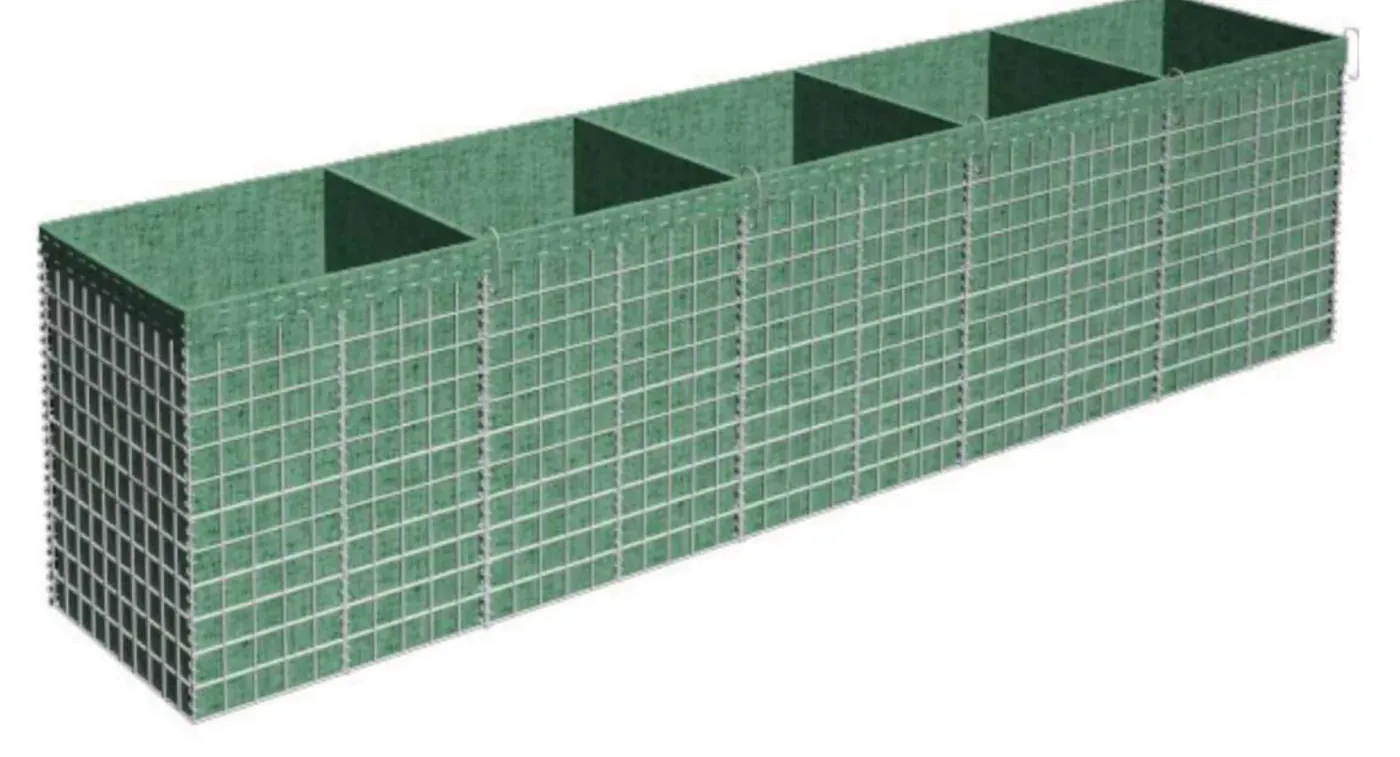

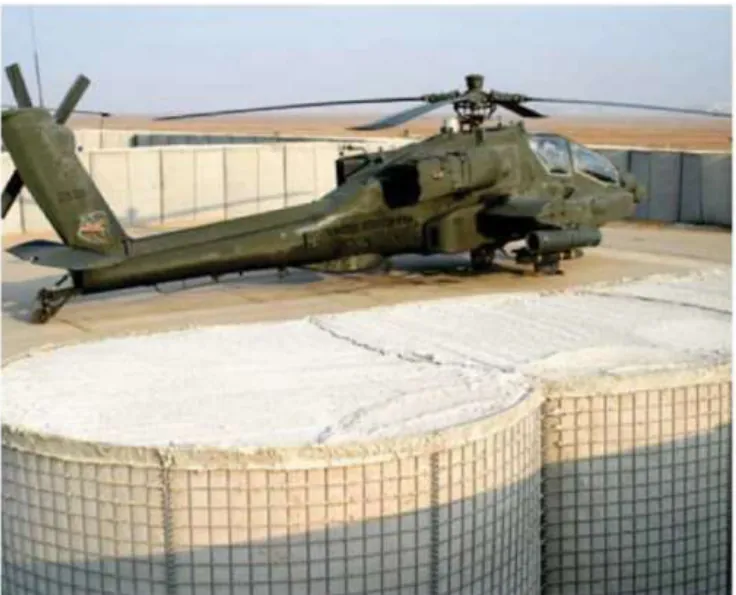

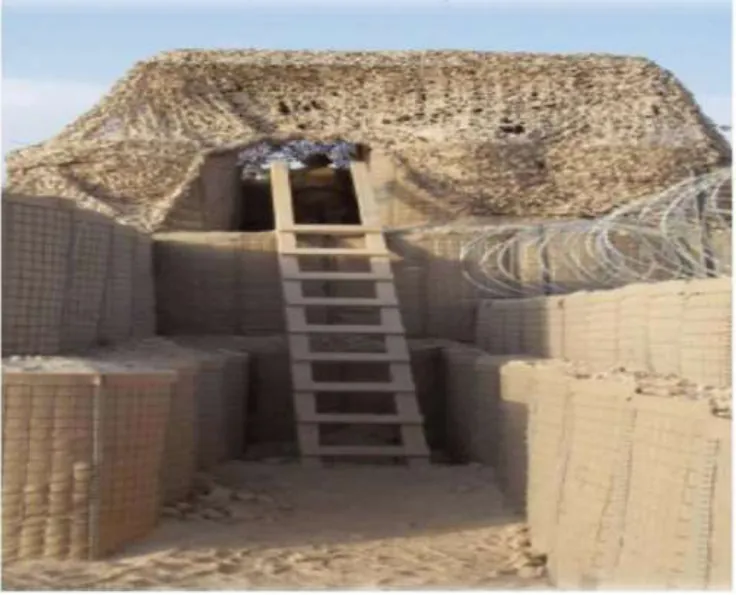

Doplňkem krytů jsou skládací fortifikační gabiony — prostorové konstrukce ze svařované ocelové sítě s textilní vložkou, které se na místě plní pískem, zeminou či kamenivem. Slouží k rychlému budování ochranných stěn kolem stanovišť, velitelských míst, techniky i předsunutých pozic.

Gabiony jsou od roku 2014 zavedeny ve výzbroji ukrajinské armády; od té doby jich bylo dodáno více než 260 kilometrů. Montáž nevyžaduje žádné školení — moduly se rozloží, spojí a naplní dostupným materiálem ručně nebo mechanizací.
